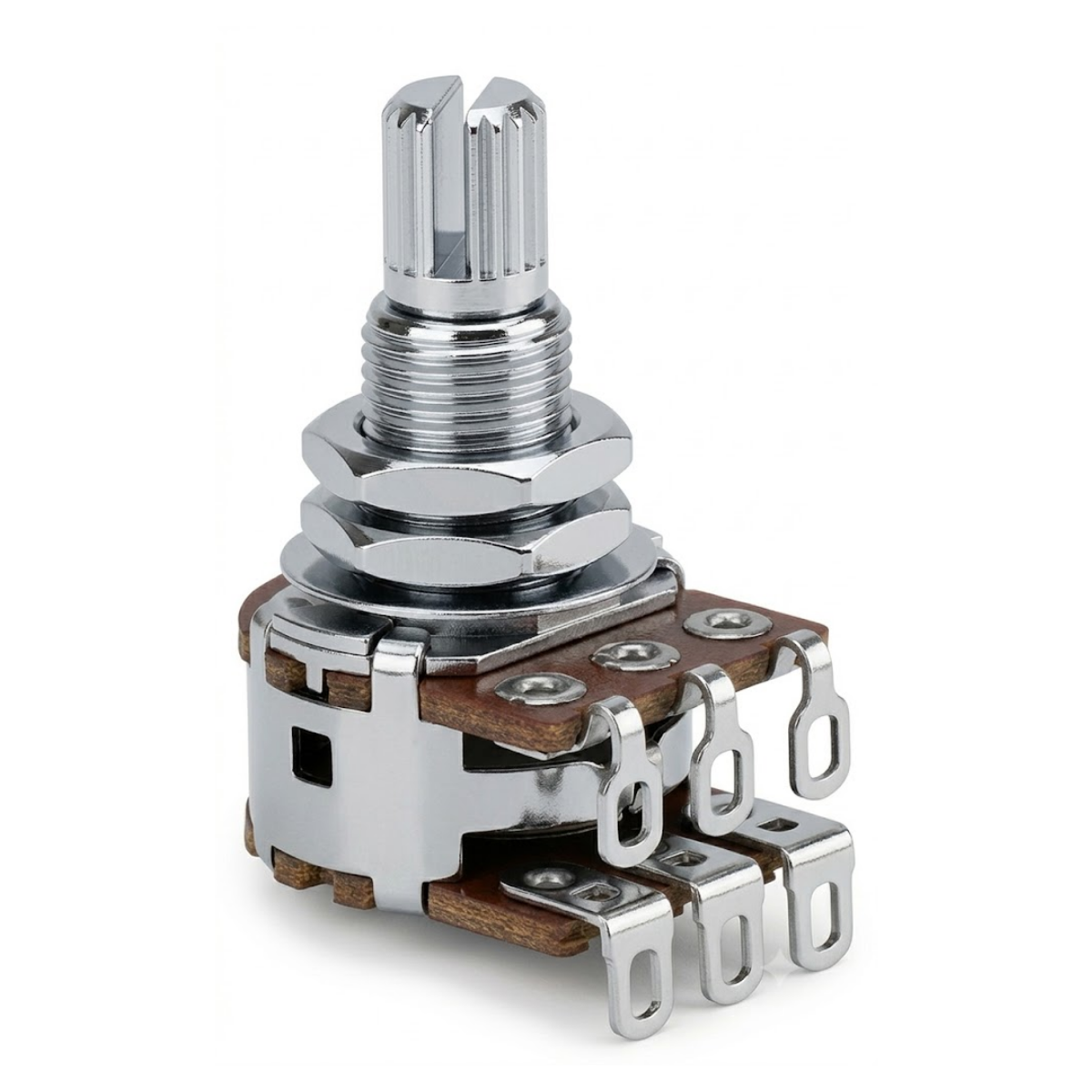

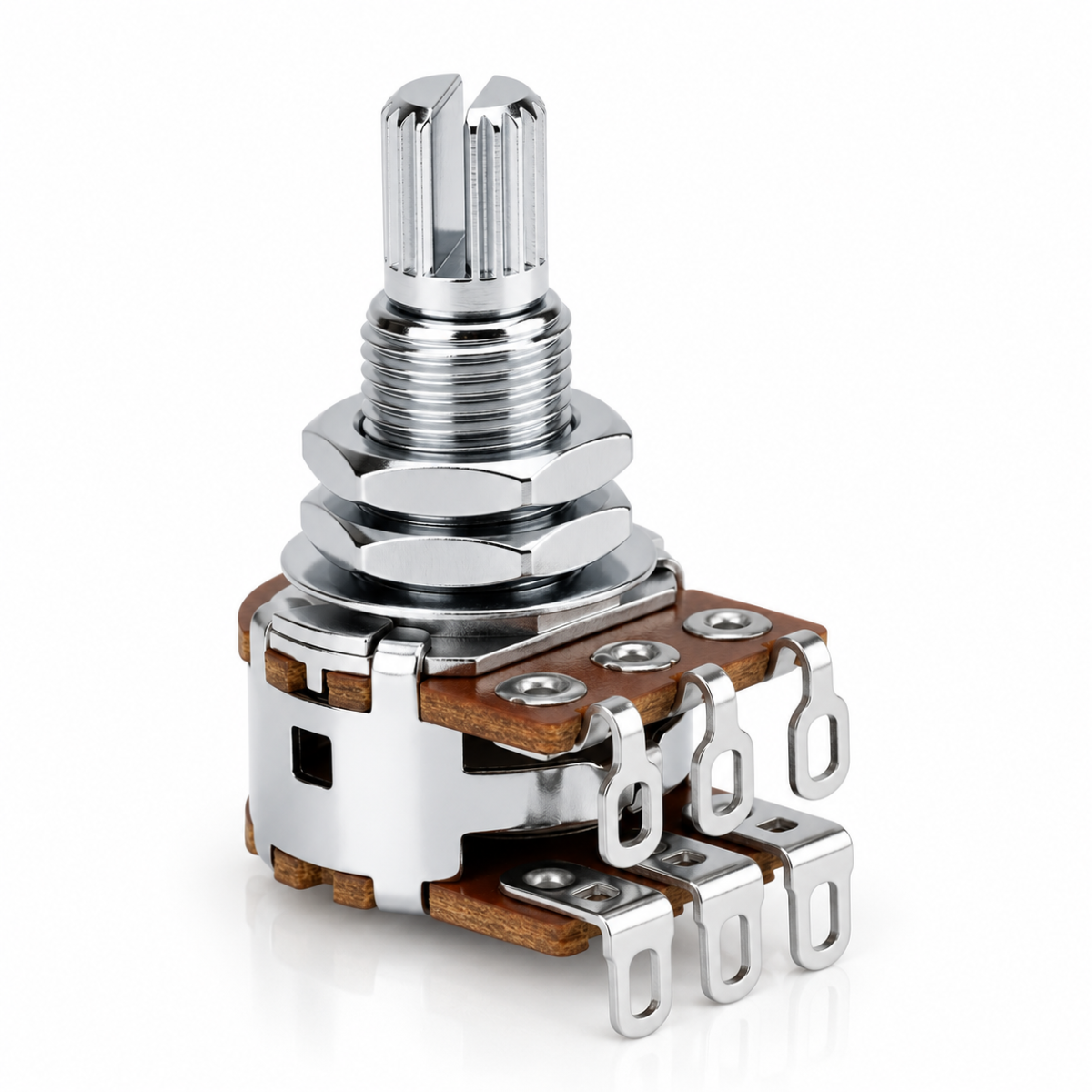

Potenciômetro Duplo Balanço Alpha Para Guitarra E Baixo 25K

CONTROLE DOIS CAPTADORES COM UM ÚNICO KNOB

O potenciômetro Alpha MN25K é um potenciômetro duplo desenvolvido para funções de Blend/Balance, permitindo controlar a participação de dois sinais através de um único eixo. Ao girar o knob para um dos lados, o controle favorece progressivamente um dos sinais; ao girar para o lado oposto, favorece o outro, conforme a configuração elétrica do circuito.

CURVA MN PARA CONTROLE DE BLEND

Diferente de potenciômetros convencionais de curva A ou B, este modelo utiliza configuração MN, destinada a aplicações de Blend/Balance. As duas seções do potenciômetro trabalham simultaneamente conforme o eixo é movimentado, permitindo alterar a relação entre dois sinais através de um único controle. Essa configuração é especialmente útil em instrumentos que utilizam dois captadores e possuem circuito desenvolvido para controle de Blend.

REFERÊNCIA TÁTIL NA POSIÇÃO CENTRAL (CENTER CLICK)

O potenciômetro possui um Center Click, referência tátil que permite identificar pelo toque quando o controle chega à posição central do curso.

IMPORTANTE: o Center Click indica mecanicamente a posição central do controle, mas não deve ser interpretado automaticamente como uma divisão elétrica exata de 50/50 entre os sinais. O comportamento final depende da curva do componente e da configuração do circuito utilizado.

25K — ESCOLHA O VALOR DE ACORDO COM O CIRCUITO

Este modelo possui resistência nominal de 25K, valor utilizado em determinados sistemas ativos e circuitos de instrumentos projetados para potenciômetros Blend/Balance de baixa resistência. A resistência do potenciômetro deve ser compatível com o projeto elétrico do instrumento.

Para trabalhos de reposição, utilize como referência:
- Valor do componente original;
- Configuração MN;
- Esquema elétrico;
- Tipo de circuito;
- Dimensões do componente.

Não recomendamos substituir diretamente um potenciômetro de outro valor ou configuração sem verificar previamente as especificações do circuito.

EIXO LONGO

O componente possui eixo/rosca longa, oferecendo maior alcance para instalações através de superfícies mais espessas. Isso pode ser especialmente útil em determinados instrumentos nos quais o potenciômetro é instalado diretamente através da madeira do corpo.

Porém, o comprimento maior não limita o produto exclusivamente a essa aplicação. O conjunto acompanha uma contra-porca, que pode ser posicionada internamente para auxiliar no ajuste da altura de instalação e limitar quanto da rosca ficará exposto externamente.

EIXO MÉTRICO DE 6 MM COM 18 ESTRIAS

O eixo possui aproximadamente 6 mm de diâmetro, 18 estrias e padrão métrico, sendo destinado a knobs compatíveis de encaixe por pressão (push-on).

IMPORTANTE: CONFIRA A COMPATIBILIDADE ANTES DA COMPRA

Antes da compra, recomendamos comparar o potenciômetro com o componente original e verificar:
- Resistência: 25K;
- Configuração: MN;
- Aplicação do circuito: Blend/Balance;
- Center Click: referência tátil na posição central;
- Compatibilidade com circuitos ativos ou passivos conforme o projeto;
- Tipo e comprimento do eixo/rosca;
- Diâmetro aproximado do eixo: 6 mm;
- Padrão: 18 estrias;
- Compatibilidade do knob;
- Espessura da superfície de montagem;
- Espaço disponível na cavidade;
- Esquema elétrico do instrumento.

INDICADO PARA
- Circuitos de Blend/Balance compatíveis;
- Instrumentos com dois captadores;
- Determinados baixos e guitarras com circuitos ativos;
- Projetos que especificam potenciômetro MN25K;
- Reposição de potenciômetros Blend compatíveis;
- Montagem e manutenção de circuitos;
- Projetos personalizados e serviços de luthieria.

ESPECIFICAÇÕES TÉCNICAS
- Marca: Alpha
- Tipo: Potenciômetro duplo Blend/Balance
- Resistência nominal: 25K
- Configuração/Curva: MN
- Controle: Dois sinais através de um único eixo
- Center Click: Sim, referência tátil na posição central
- Tipo de eixo: Longo e estriado
- Diâmetro aproximado do eixo: 6 mm
- Número de estrias: 18
- Padrão do eixo: Métrico
- Knob compatível: Encaixe por pressão (push-on)
- Contra-porca: Inclusa

PACOTE INCLUI
- 01 Potenciômetro Alpha MN25K Blend/Balance Eixo Longo
- 01 Conjunto de Fixação

Garantia: 3 meses contra defeitos de fabricação.
