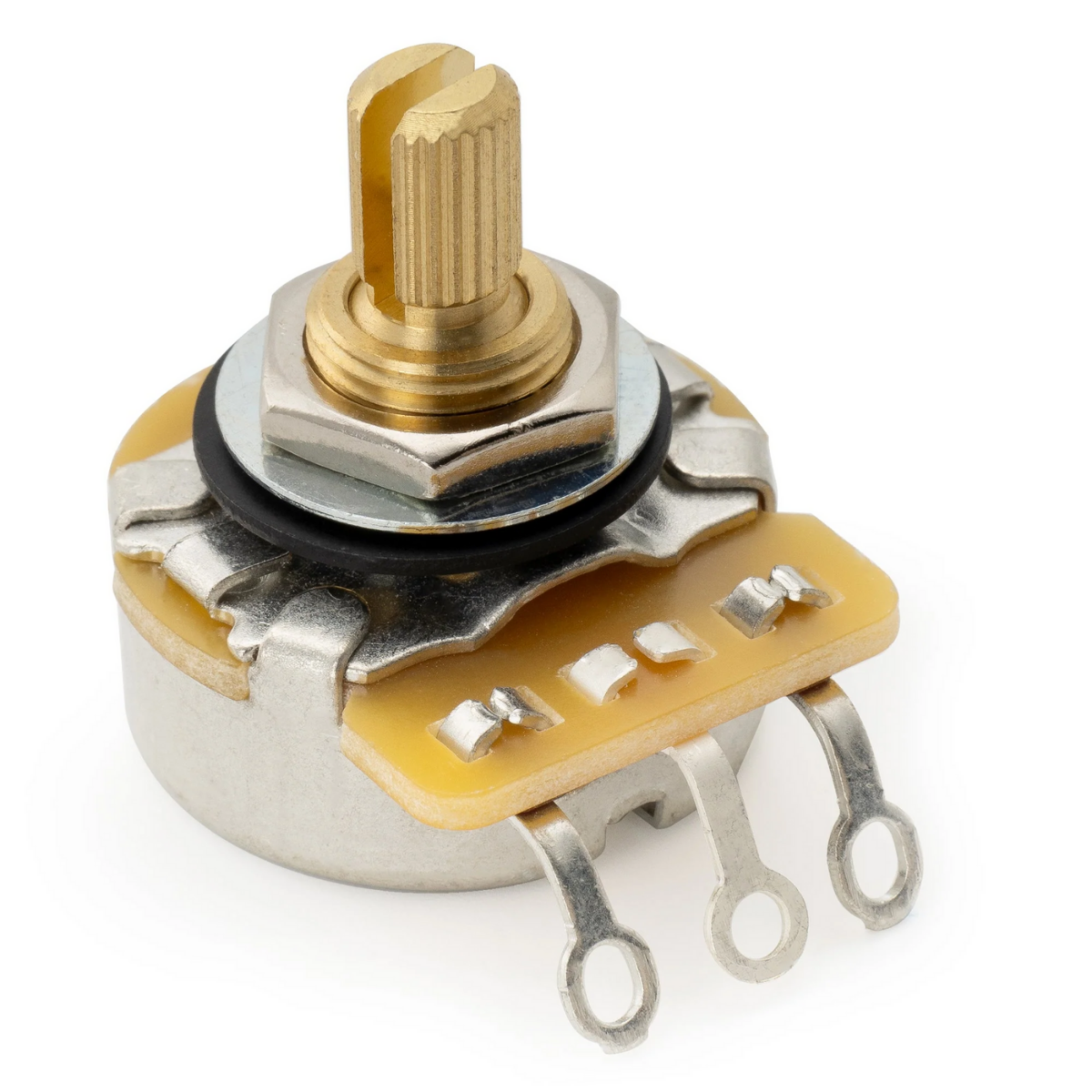

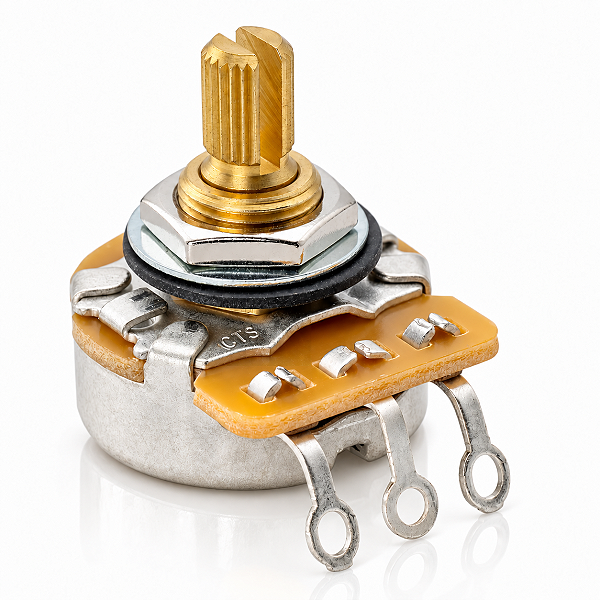

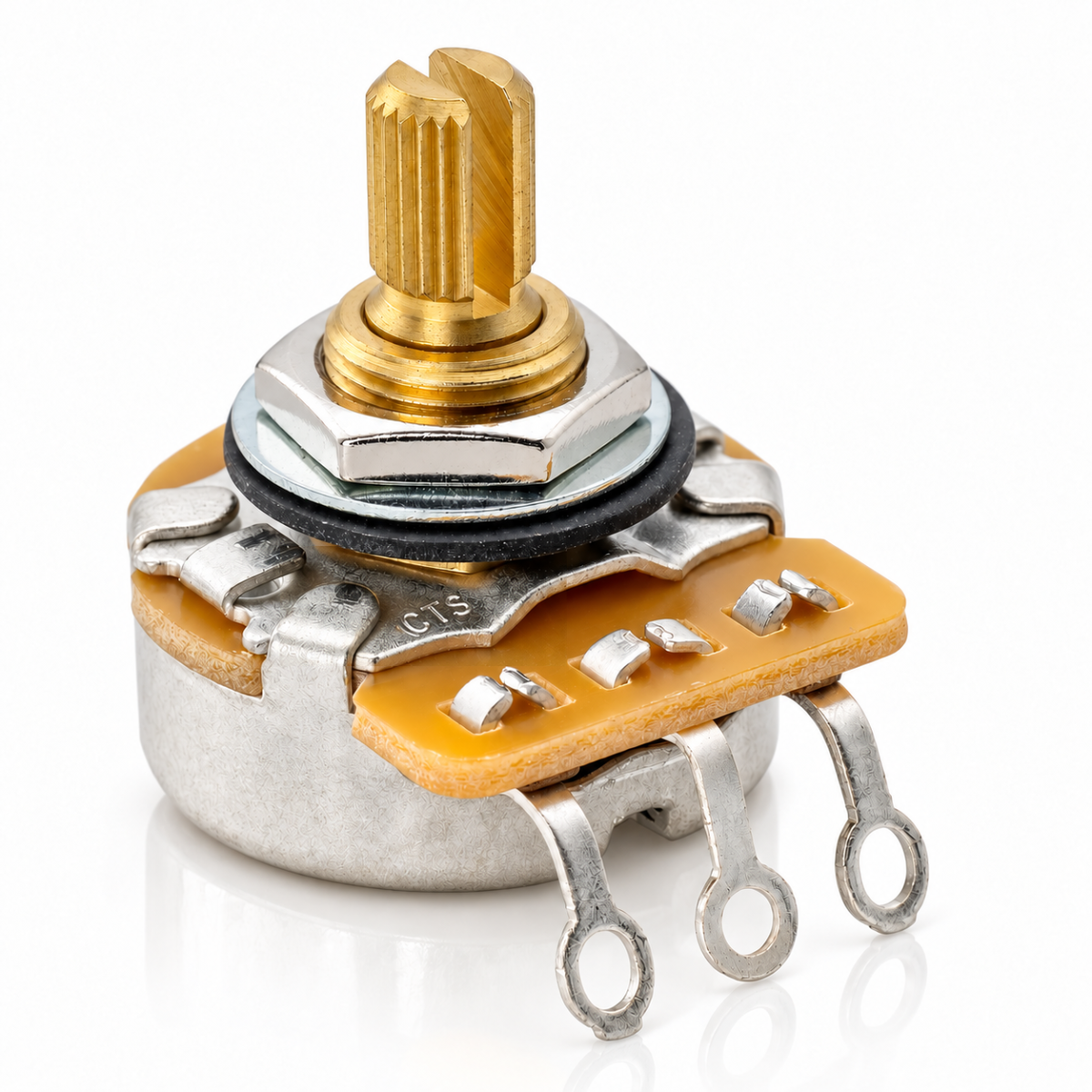

Pot. CTS Base Grande Eixo Curto Latonado B250K

UM CIRCUITO BEM CONSTRUÍDO COMEÇA PELOS COMPONENTES

Os potenciômetros CTS se destacam por sua construção mecânica robusta, sendo uma opção para projetos nos quais, além das características elétricas do componente, também são valorizados aspectos como construção, acabamento e qualidade mecânica. Nesta versão, a combinação de carcaça de grandes dimensões, eixo e bucha roscada em latão resulta em uma construção substancialmente diferente dos potenciômetros compactos encontrados em muitos instrumentos.

250K — ESCOLHA O VALOR DE ACORDO COM O CIRCUITO

Este modelo possui resistência nominal de 250K, valor frequentemente utilizado em circuitos passivos equipados com captadores Single Coil. O valor do potenciômetro faz parte do projeto elétrico do instrumento e influencia a carga aplicada ao circuito. Em trabalhos de reposição, utilize como referência o valor do componente original ou o esquema elétrico do instrumento.

CURVA LINEAR (B)

Este modelo utiliza curva linear (B), na qual a resistência varia de maneira aproximadamente proporcional ao movimento do controle. Esse tipo de curva é utilizado em diferentes circuitos de áudio e instrumentos musicais, sendo indicado para projetos que especificam uma progressão elétrica mais uniforme ao longo do giro.

CARCAÇA DE 24 MM PARA MONTAGENS TRADICIONAIS

Com carcaça de aproximadamente 24 mm de diâmetro, este modelo segue o formato de potenciômetros de carcaça grande, sendo indicado para instrumentos e projetos que possuem espaço interno compatível com essas dimensões.

Antes da instalação, é importante verificar o espaço disponível na cavidade, especialmente em instrumentos originalmente equipados com potenciômetros de carcaça menor.

EIXO CURTO

Esta versão possui eixo curto, configuração frequentemente utilizada em instalações através de escudos e placas de controle, desde que a espessura da superfície e as demais dimensões sejam compatíveis com o componente.

A classificação como eixo curto não garante compatibilidade automática com determinado instrumento. Para reposição, compare as medidas com o potenciômetro original.

EIXO E BUCHA ROSCADA EM LATÃO

O componente utiliza eixo e bucha roscada construídos em latão, características construtivas desta versão CTS.

EIXO DIVIDIDO COM 24 ESTRIAS

O eixo dividido utiliza 24 estrias, portanto o knob também deve possuir um padrão de encaixe compatível. Knobs desenvolvidos para outros padrões de estrias ou diâmetros podem não encaixar corretamente. Por isso, confira a especificação do knob antes da instalação.

CONFIRA AS MEDIDAS ANTES DA COMPRA

Antes da compra, compare as dimensões do potenciômetro com o componente original e com o espaço disponível no instrumento.

Verifique principalmente:
- Resistência: 250K;
- Curva: Linear (B);
- Carcaça de aproximadamente 24 mm;
- Comprimento da bucha roscada;
- Diâmetro da bucha;
- Comprimento do eixo;
- Diâmetro necessário para instalação;
- Eixo dividido com 24 estrias;
- Compatibilidade do knob;
- Espessura da superfície de montagem;
- Espaço interno necessário para acomodação da carcaça.

A compatibilidade não deve ser determinada somente pelo modelo da guitarra ou pelo valor de resistência. É necessário comparar as medidas do componente, o padrão do eixo e as características da instalação antes da compra.

Sobre a Marca:
A CTS possui longa atuação no desenvolvimento e fabricação de potenciômetros e outros componentes eletromecânicos, incluindo soluções destinadas a instrumentos musicais e equipamentos de áudio.

INDICADO PARA
- Guitarras e instrumentos com circuitos compatíveis;
- Circuitos passivos que especificam potenciômetro de 250K;
- Projetos com captadores Single Coil, quando especificado pelo circuito;
- Controles e funções compatíveis com curva linear;
- Instalações compatíveis com eixo curto;
- Escudos e placas de controle com medidas compatíveis;
- Reposição, manutenção e serviços de luthieria.

ESPECIFICAÇÕES TÉCNICAS
- Marca: CTS
- Tipo: Potenciômetro
- Resistência nominal: 250K
- Curva: Linear (B)
- Tipo de eixo: Curto, dividido e estriado
- Número de estrias: 24
- Material do eixo: Latão
- Material da bucha roscada: Latão
- Diâmetro aproximado da carcaça: 24 mm
- Aplicação: Instrumentos musicais e circuitos de áudio compatíveis

PACOTE INCLUI
- 01 Potenciômetro CTS B250K Eixo Curto

Garantia: 3 meses contra defeitos de fabricação.
