Circuito Ativo Para Contra Baixo 3 Bandas 5 Pots. Mings 9060

UM SISTEMA ATIVO COMPLETO PARA O SEU BAIXO.

Para substituir um circuito ativo compatível ou adicionar equalização ativa a um projeto originalmente passivo, o Mings 9060 reúne em um único conjunto os principais controles necessários para comandar o sinal diretamente no instrumento.

Ele pode ser utilizado tanto na reposição de um circuito ativo quanto em projetos de luthieria e conversões de baixos passivos para ativos. Porém, não se trata de um circuito universal e antes da compra é necessário verificar se as dimensões, conexões e características do instrumento são compatíveis com o sistema.

Uma vez instalado, você passa a ter cinco controles diretamente no contrabaixo: Volume, Blend, Graves, Médios e Agudos. Assim, além de controlar o volume, é possível misturar os dois captadores e trabalhar diferentes regiões da equalização sem depender somente dos controles do amplificador.

O equalizador ativo trabalha em 3 bandas, permitindo reforçar ou reduzir graves, médios e agudos:

Graves: ±14 dB em 80 Hz
Médios: ±8 dB em 900 Hz
Agudos: ±23 dB entre 3 e 7 kHz

Os controles de equalização possuem center click, oferecendo uma referência tátil para localizar a posição central durante os ajustes.

O Blend MN250K permite variar a participação dos dois captadores no sinal. Você pode direcionar a mistura para o captador do braço, para o captador da ponte ou trabalhar com combinações entre ambos. O Blend também possui center click para facilitar a localização da posição central.

VOLUME - BLEND - GRAVES - MÉDIOS - AGUDOS

Por ser um circuito ativo, o Mings 9060 necessita de bateria 9V e já acompanha o clip para conexão. A bateria não está inclusa.

O conjunto também acompanha jack estéreo, utilizado no acionamento da alimentação do circuito. Ao inserir o cabo no instrumento, o sistema passa a utilizar a bateria. Por isso, recomendamos retirar o cabo quando o baixo não estiver em uso para evitar consumo desnecessário.

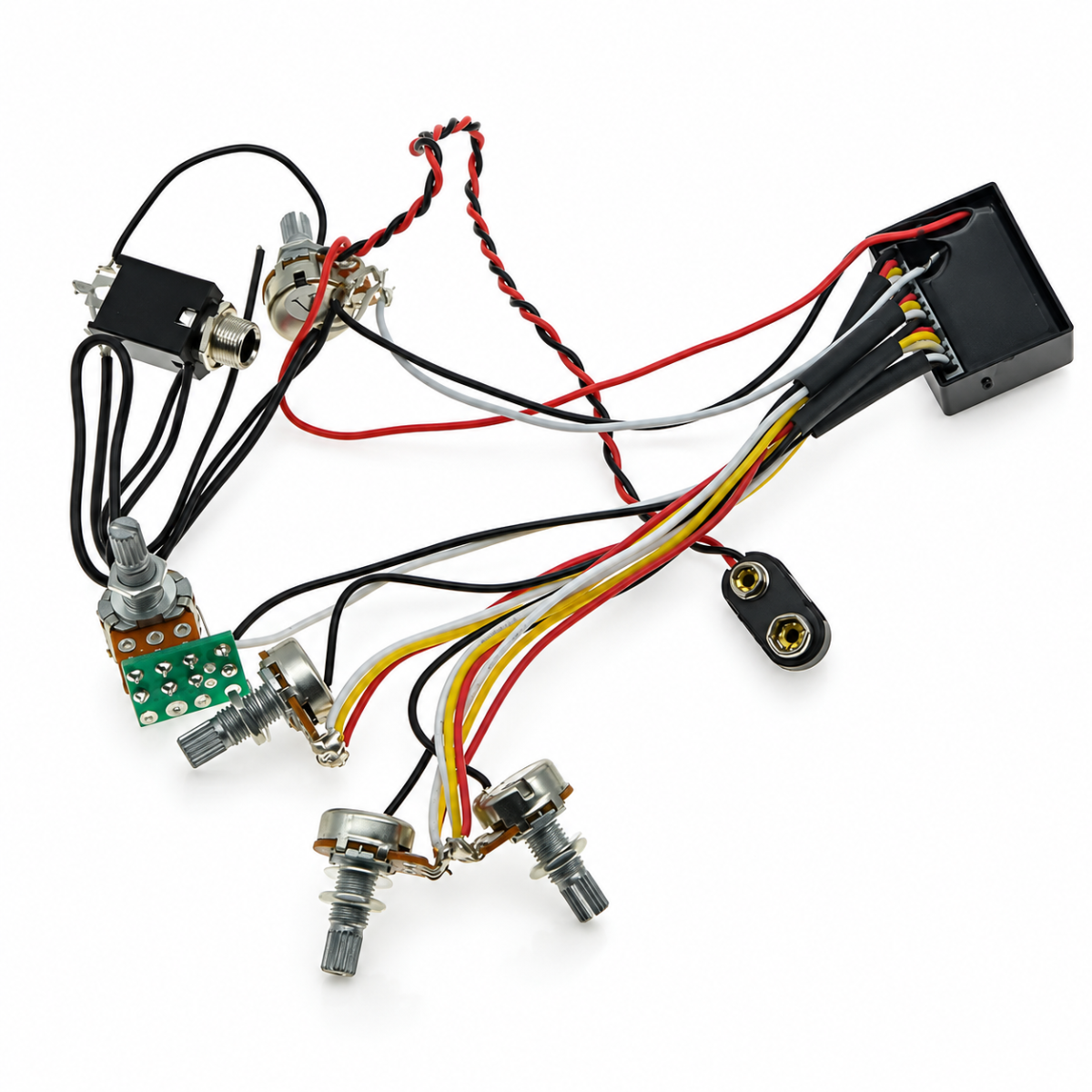

Outro ponto importante é o chicote pré-montado. A placa e os cinco potenciômetros já são fornecidos interligados, reduzindo parte do trabalho necessário na instalação. Porém, pré-montado não significa plug-and-play, e ainda são necessárias conexões, soldagem, aterramento e adequação ao instrumento.

Ligações principais:

P1 (Pickup 1): positivo do captador do braço
P2 (Pickup 2): positivo do captador da ponte
GND (Terra): negativos dos captadores e aterramento do instrumento

IMPORTANTE: confira a compatibilidade antes da compra

Antes de comprar, verifique principalmente o espaço da cavidade elétrica, dimensões e posição dos potenciômetros, comprimento dos eixos, ligações dos captadores, espaço para bateria 9V e instalação do jack.

Essa conferência é ainda mais importante em conversões de baixo passivo para ativo, pois podem ser necessárias adaptações para acomodar os componentes.

RECOMENDAMOS INSTALAÇÃO POR PROFISSIONAL QUALIFICADO

A instalação exige conhecimentos de elétrica de instrumentos, soldagem e aterramento. Uma montagem incorreta pode causar ruídos, mau funcionamento ou danos aos componentes.

Indicado para:
- Contrabaixos elétricos
- Reposição de circuitos ativos compatíveis
- Conversão de baixos passivos para ativos
- Projetos e montagens de luthieria
- Sistemas com dois captadores compatíveis

Especificações Técnicas
- Marca: Mings
- Modelo: 9060
- Tipo: Circuito ativo / pré-amplificador para contrabaixo
- Equalização: 3 bandas
- Controles: Volume, Blend, Graves, Médios e Agudos
- Volume: B50K
- Blend: MN250K
- Graves: ±14 dB em 80 Hz
- Médios: ±8 dB em 900 Hz
- Agudos: ±23 dB entre 3 e 7 kHz
- Equalização e Blend: Center click
- Alimentação: Bateria 9V
- Chicote: Pré-montado
- Jack: Estéreo
- Configuração: Dois captadores
- Bateria 9V: Não inclusa

Pacote Inclui
- 01 Circuito Ativo / Pré-Amplificador Mings 9060
- 05 Potenciômetros interligados
- 01 Chicote pré-montado
- 01 Jack estéreo
- 01 Clip para bateria 9V

Garantia de 3 meses contra defeitos de fabricação.
